電動軟密封閘閥
- 閥門型號：Z945X
- 通徑規格：DN50～DN1200
- 結構形式：暗桿楔式單閘板
- 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304
- 公稱壓力：PN10、PN16、PN25
- 適用溫度：0～80℃
- 應用范圍：工業、冶金、煙氣除塵、環保等管道
- 產品特點：密封性好，耐腐蝕，流通能力大，不會引起滯留雜物
電動軟密封閘閥概述：
電動軟密封閘閥，一種全新的防腐工業用的閘閥。Z945X電動軟密封彈性座封閘閥主要靠橡膠彈性來密封，在閘板和閥腔（閥體內壁，包括閥座上）都襯有橡膠或四氟等一系列材料，是由采用三道“O”型密封圈的軟密封閘閥和電動執行機構組合而成，一般應用于在水系統上，利用橡膠的彈性變形讓閘閥密閉，密封性能非常好，可達到零泄漏。
電動軟密封閘閥標準規范：
《通用閥門 法蘭連接鐵制閘閥》GB/T 12232-2005
《鋼制閥門 一般要求》GB/T 12224-2005
《管線用鋼制平板閘閥》JB/T 5298-91
《閥門的檢驗與試驗》JB/T 9092-1999
電動軟密封閘閥技術參數：
公稱通經：50～1200mm
公稱壓力：1.0～2.5MPa
連接方式：法蘭式
工作溫度：0～80℃
控制方式：電動控制（電源驅動）
適用介質：水、油品、氣體等
|

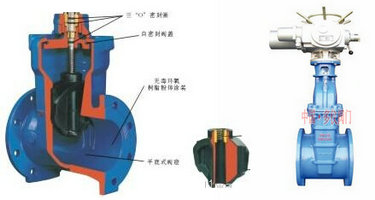

軟密封彈性座封閘閥結構圖
|
電動軟密封閘閥零件材料：
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥桿 |
不銹鋼 |
|
"O"形密封圈 |
丁腈橡膠 |
|
螺栓 |
不銹鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
電動軟密封閘閥性能優點：
電動軟密封閘閥具有耐腐蝕的優點，閥體采用粉沫環氧樹脂涂裝，克服了普通閘閥閥體的腐蝕與生銹的現象，并可用于污水系統。
電動彈性座封閘閥閥體底部（相當于管線底部）沒有閘板槽，呈平的狀態，不會引起滯留雜物，解決了傳統的閘閥雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水的困惑，使流體通暢無阻。
